软件介绍
尧创CAD是一款十分专业的CAD绘图软件，主要用于工程设计、制图和CAD绘图。尧创CAD提供了丰富的绘图功能，包括绘制线条、多边形、圆弧、文字、标注等基本的CAD绘图元素，支持图层管理功能，用户可以对绘图中的不同元素进行分组和管理，提供了多种编辑工具，如移动、复制、旋转、缩放等，以便用户对绘图进行精确的调整和修改。
软件功能
1.插入图框，自动完成绘图环境初始化
可以插入A0~A5标准图幅或加长图幅的图框，也能插入自定义大小的图框，同时设定图纸比例;支持标题栏、信息栏、代号栏随图框一起引入;输入图纸信息，图纸信息将自动映射到标题栏、代号栏区域。支持用户自己定义标题栏、信息栏、代号栏。
2.图纸比例
图纸比例功能可用来控制尺寸标注、文字、剖面填充、各种机械符号等标注类对象生成时的大小，也可用来修改标注类对象的大小。
通常用户按实际尺寸绘制零部件的各个视图，然而在标注尺寸或书写文字时，设置尺寸或文字的大小需要使用绘图比例进行换算，例如，用1：10的比例绘图，当需要书写3.5号大小的文字时，用户需要设置文字的字高为35，通过使用图纸比例功能设定绘图比例后，书写文字、标注尺寸时，不再需要考虑当前的绘图比例换算关系，直接输入标注对象的大小为其打印出来的大小（例如：3.5），系统自动帮你换算绘图比例，大大地提高了设计绘图效率。
3.增强的尺寸标注和编辑功能
尧创CAD在尺寸标注和修改时，可以自动根据公称尺寸的大小查询和填写尺寸公差及配合公差;可以方便地插入正方体 、孔深等常用特殊符号;可以通过设定局部放大倍数，正确标注局部放大视图;可以直接选用线性、半径、直径等不同标注类型的子形式，直接得到预想的标注形式。
4.符号标注
程序提供多种符合国标的常用机械符号标注：焊接符号、粗糙度、锥度、斜度、标高、倒角、形位公差基准、形位公差Ⅱ、向视图、剖切符号。符号形式齐全，双击符号即可弹出标注时的对话框，方便用户修改。
5.序号标注
支持定制符合机械、纺织、汽车等行业标准的序号标注样式。序号标注支持零件和零件组序号标注;能够自动提取出库图形的属性;独创的明细信息记忆功能，成倍地提高了明细表填写的效率。
支持双击序号进入序号编辑框修改;支持序号注水平或垂直对齐;支持按顺时针或逆时针方向重新编排序号;支持删除序号、插入序号等。
6.明细编辑
明细栏定制方便，编辑功能强大。明细栏随序号标注同步生成，并能自动关联编辑。支持自动提取出库图形的明细信息、支持自动分栏排放、明细分类排列，还可以将明细表输出为Excel格式文件。
7.提供对称半线性尺寸、对称半角度尺寸、引出说明、投影长度尺寸等多种便利的尺寸标注工具。
8.标注盖线和文字盖线
程序支持标注尺寸盖线和文字盖线、以及取消文字盖线功能。标注和文字盖线后，文字区域只显示文本本身，区域后的背景图案不显示。
9.限定宽度的文字对齐方式
为单行文字和属性文字增加了《限定宽度》对齐方式。当文字较多时，压缩文字的宽度显示;当文字较少时，按正常的字体显示。
10.自动设置标注对象的图层
线性标注、角度标注、符号等标注类对象创建后自动放置到dim层;文字自动放置到Text层;图案填充自动放置到Hatch层;图框、标题栏等在插入图框时自动放置到Annotation图层……，这样的自动归类图层，并自动运用当前图层的属性，减轻了设计者频繁切换图层的烦恼。
软件优势
修改了界面配色：根据用户使用意见，采用了黑白界面配色方案，并增大了菜单等字体的大小并加亮了菜单文本的显示，增强了对比度。
大幅提升了大文件的处理性能：显示速度提高2倍以上，打开大文件的速度明显提升。
全新的对象捕捉，对象追踪，极轴导航功能：通过使用后台线程捕捉技术，解决了尧创CAD打开大图工作时，鼠标移动“磕磕巴巴”的问题，而且在捕捉的精准度，智能性方面都得到了质的提升，同时解决了在布局中工作，不能捕捉视口中的对象的特征点的问题。

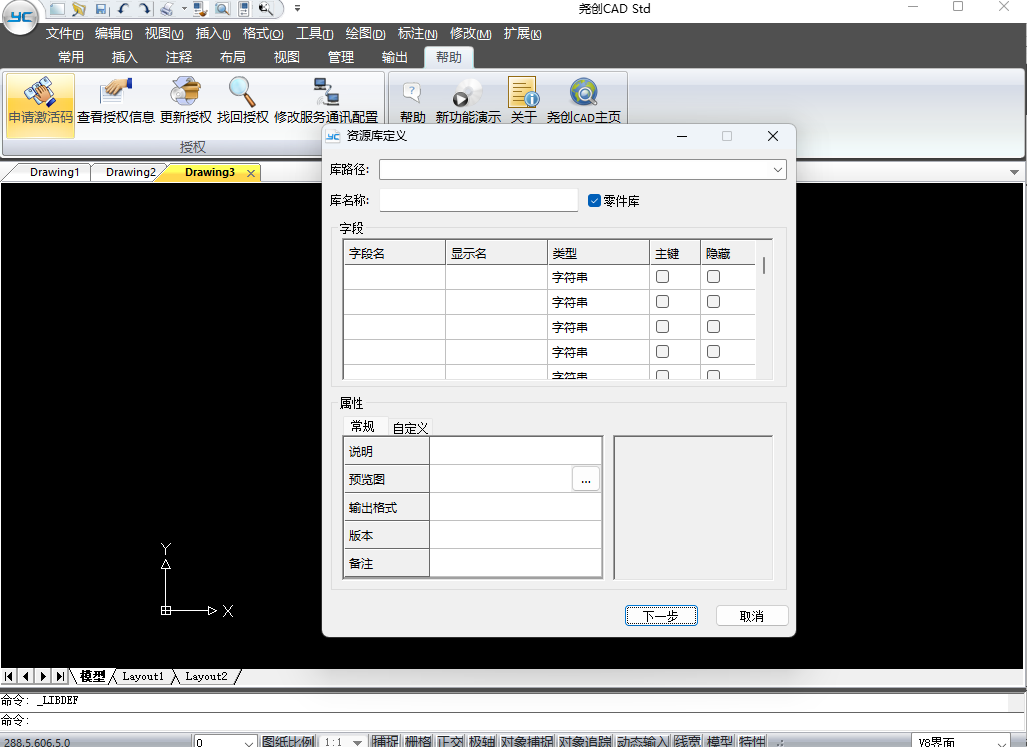

开放的企业资源库：企业资源库中，包含了开放的系列件建库及调用功能，允许用户通过自助的形式建立自己企业个性化的设计资源库，支持建立诸如：常用的零部件库，常用图块库，常用材料库，常用术语库，还支持将零部件的“型号”“规格”“名称”“重量”“备注”信息绑定到图纸中引用的零部件图素上，方便在标注明细表时，自动填写零部件的明细信息。
全新的尺寸关联支持：尺寸和被标注的图素关联在一起，移动图形，尺寸会自动跟随并变化标注值，彻底解决了尧创CAD尺寸不能和实体关联的短板。
支持从数据库中查询物料：如果企业实施了ERP或其他管理软件，尧创CAD通过物料查询功能，经过简单的配置，就能够在填写明细表时，查询企业的物料库，并自动填写包括“编码”“分类”“名称”“规格”“材料”“单重”“备注”等信息，并支持自动计算总重功能。
图纸转换功能：支持将艾克斯特，天俞CAD等绘制的图纸的图框，标题栏、明细栏，转换为尧创CAD对应的对象，方便这些CAD的用户转换为尧创CAD的用户。
尧创CAD软件亮点
1、尧创CAD创造性地引入画法几何绘图理念，精准高效快速地完成移动、转动、对准操作。
2、增强的尺寸标注和符号标注。
3、支持零件和零件组序号标注;能够自动提取出库图形的属性;明细和序号双向关联，自动灵活。
4、参数化系列件库 提供各种类型丰富、规格齐全的标准件、系列件库等。
5、兼容开目CAD：可高质量地转换开目CAD2.X~3.X版本的*.kmg格式文件，开目CAD老客户可以直接升级到尧创CAD V8.0特别版上使用。
尧创CAD软件常见问题
1、点保存，提示含无效数据或其他不正常的提示时，如何处理？
在绘图中保存文件（如1.dwg）时如果遇到任何错误或不应有的提示，请新建一个文件，将当前文件中的内容复制到新的文件中，并且保存新文件，然后再试图保存当前文件，并将当前文件以及当前文件的备份文件（同名的.bak文件），还有错误日志文件（.log文件）发给我们，以帮助我们诊断问题。
2、断电或程序出错后如何找备份文件？
与上一点的故障处理类似，来电打开电脑后，可以从三个方面找备份文件：及时在程序的临时文件夹中找到同名的.sv$文件，将其改后缀为.dwg文件。临时文件夹的默认路径是操作系统的临时文件目录，也可以在程序中打开“工具”-“选项”-“文件”标签页，在列表中的“临时文件”中自定义，在文件的保存路径中有同名的.bak文件，将其改名为.dwg文件，原文件分别打开这三个文件，比较找出内容最完整时间最靠后的文件。
3、程序的自动保存机制是什么？
尧创CAD生成*.bak文件的机制在CAD主程序中点击“保存”时，程序会自动先将原dwg文件的后缀更改为*.bak文件，然后再对当前保存的文件保存为*.dwg。基于这个原理，如果客户在CAD主程序中做“保存”操作，一旦提示有错或其他问题提示，请立即取bak文件，此时bak文件应该是正确的。如果在第一次“保存”提示有错后，再一次等“保存”，则会将bak文件也变成错误的文件程序生成*.sv$文件的机制。
